製品紹介（SRシリーズ）

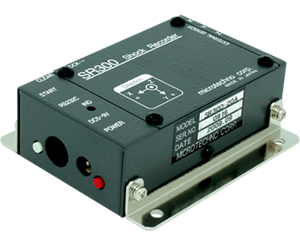

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）
衝撃値･振動値の測定記録計！

衝撃、振動値を記録するデータレコーダー！

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）

使用用途

1.輸送時の物品に加わる振動・衝撃の調査
2.輸送経路の道路状況の事前把握
3.包装設計の基礎データの採取
4.輸送保険のためのデータ採取
5.輸送健全性の実体調査
6.落下試験・振動試験でのデータ採取
7.輸送時のフライトレコーダ
8.パソコン用ハードディスクの障害調査
9.拠点間輸送の調査
10.振動・衝撃測定・周波数解析
11.荷扱い時の振動・衝撃調査
12.その他の輸送振動・衝撃調査・解析

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）の特徴

タバコサイズの超小型軽量装置
センサ、MPU、メモリー,電池を内蔵したオールインワンタイプ
衝撃振動の発生時刻と加速度のピーク値を自動的に記録！
パソコン上でのデータ分析・管理が可能！
完全防水対応！（有償オプション：防水ケース）

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）の仕様

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）

SR100/300シリーズ：縦90mm×横80mm×厚さ30mm　重さ300g
（取付金具付き）
SR1100/1300シリーズ：縦95mm×横95mm×厚さ35mm　重さ450g
（取付金具付き）
応答周波数：1Hz～200Hz
最小サンプリング周期：2msec
動作温度範囲：-20～+55℃
動作湿度範囲：10～90%（結露なき事）
電源：アルカリ電池006P、リチウム電池、ACアダプタ、電池BOX

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）の仕様

型番	SR100/SR300（ピーク専用）	SR1100/SR1300(波形、ピーク用)
測定対象	振動・衝撃加速度ピーク時	振動・衝撃加速度波形＋ピーク値
チャンネル数	SR100：1軸、SR300：3軸	SR1100：1軸、SR1300：3軸
加速度センサー	静電容量型加速度センサ（A：内臓センサ/B：外付センサ重さ3g）
周波数特性	1～200Hz（-3dB at 200Hz -24dB/oct）
測定レンジ	±5、10、20、50、100G（A/D変換10bit）
サンプリング周期	2ms
記録開始条件	1、2、5、10、30、60秒、2、5、10分周期	トリガレベル5～30％可変
測定データ数	60,000データ	700波形（512サンプル/波形）
データ構成	発生時刻＋衝撃加速度ピーク値＋パルス幅	発生時刻＋加速度波形
インターフェース	RS232C（測定条件設定、データ読み込み）ケーブル添付
操作スイッチ	パワーON/OFF、計測スタート/づトップ、クリア、操作ロック
動作表示	LEDにて状態表示
測定時間	約400日（SR100周期10分設定条件による）	約9時間（0.1秒サンプル設定条件による）
電源	アルカリ電池006P、リチウム電池、ACアダプター、電池ボックス
メモリーバックアップ	バックアップ用リチウム電池にてデータ保持
使用温湿度範囲	-20～+55℃、10～90％（結露無きこと）
外形寸法・重量	90×80×30mm、300g（取付金具付）	95×95×35mm、450g（取付金具付）
外形寸法・重量	測定条件設定、ピークデータ読込表示ソフト	測定条件設定、波形データ読込表示ソフト
オプション	電池ボックス、防水ケース	電池ボックス

SRシリーズ（SR100 / SR300 / SR1100 / SR1300）　ラインナップ

最大記録加速度	SR100/SR300シリーズ(ピーク専用)				SR1100/SR1300シリーズ(波形、ピーク用)
	1軸　SR100		3軸　SR300		1軸　SR1100		3軸　SR1300
	内臓（A）	外付（B）	内臓（A）	外付（B）	内臓（A）	外付（B）	内臓（A）	外付（B）
5G	-	SR100- 5B	-	SR300- 5B	SR1100- 5A	SR1100- 5B	SR1300- 5A	SR1300- 5B
10G	SR100- 10A	SR100- 10B	SR300- 10A	SR300- 10B	SR1100- 10A	SR1100- 10B	SR1300- 10A	SR1300- 10B
20G	SR100- 20A	SR100- 20B	SR300- 20A	SR300- 20B	SR1100- 20A	SR1100- 20B	SR1300- 20A	SR1300- 20B
50G	SR100- 50A	SR100- 50B	SR300- 50A	SR300- 50B	SR1100- 50A	SR1100- 50B	SR1300- 50A	SR1300- 50B
100G	-	SR100- 100B	-	SR300- 100B	SR1100- 100A	SR1100- 100B	SR1300- 100A	SR1300- 100B
