G-MEN(ジーメン)シリーズ 衝撃値・振動値・温湿度の測定記録計!

  • 衝撃測定
  • 温度検知
  • 輸送中
  • 荷扱中
  • 保管中

衝撃、振動、温湿度を記録する!

G-MEN(ジーメン)シリーズ/レンタル受付中!

G-MENレンタル

G-MEN(ジーメン)シリーズの特徴

  • タバコサイズの超小型軽量装置
  • 3軸(X,Y,Z)衝撃加速度+温度・湿度を同時記録可能!
  • 衝撃振動の発生時刻と加速度のピーク値を自動的に記録!
  • 取得データはパソコン上でのデータ分析・管理が可能!
  • 完全防水対応!(有償オプション:防水ケース)

G-MEN(ジーメン)の仕様

G-MEN(ジーメン)シリーズ

  • 寸法:縦75.5mm×横60.5mm×厚さ33mm
  • 重さ:DR01・DR20:115g(電池を含む)
        DR100:125g(電池を含む)
  • 最小サンプリング周期:10msec
  • 動作温度範囲:0℃~+50℃
  • 動作湿度範囲:70%RH以下(結露なき事)
  • 電源:単4アルカリ乾電池3本

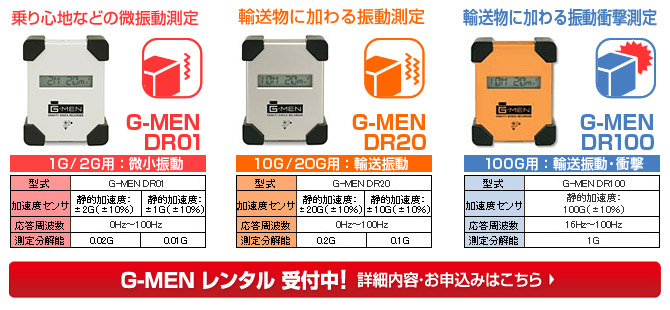

G-MENDRシリーズ 基本仕様

型番

DR01

DR20

DR100

測定項目

3軸加速度、温湿度

加速度センサ
(静的加速度)

2G
(±10%)

1G
(±10%)

2G
(±10%)

1G
(±10%)

±100G
(±10%)
但し、静止状態の重力加速度には対応しない

応答周波数

0Hz~100Hz

16Hz~100Hz

最小サンプリング周期

1msec

測定分解能

0.02G

0.01G

0.2G

0.1G

1G

温度範囲

0~50℃(±1.25℃)

湿度範囲

30~90%(±3%)

記録間隔

1秒・5・10・15・20・30
1分・2・3・4・5・10・15・20・30の15通りから選択

1秒~30分

記録容量

32,000データ

動作表示

液晶表示

記録保持

EEPROM

通信方式

USB(miniB)

電源

単4アルカリ乾電池(RL03)×3本

電池寿命

約30日間(10msecサンプリング周期時、測定環境、設定項目、電池性能で異なる)

仕様温湿度範囲

0~50℃ 70%RH以下(結露無きこと)

外形寸法

75.5(H)×60.5(W)×33(D)mm

質量

115g(電池を含む)

125g(電池を含む)

付属品

USBケーブル、単4アルカリ乾電池(3本)、注意シール(1枚)
取付固定金具(1組)、専用ソフトウェア(CR-D-ROM)

専用ソフト「G-Trace.net」の仕様

G-Trace.netはマイクロソフト社が提供する「.NET Framework(ドットネット・フレームワーク)」という、アプリケーションが動作する 仕組みを採用しています。

G-Trace.netを多くの利用者の方々に活用頂くため、「.NET Framework」対応のWindowsアプリケーションとして開発されています。Windows 7(32/64bit)に標準搭載されている「.NET Framework 3.5」上でG-Trace.netは、可用性と拡張性を持った設計と、最適化されたアプリケーションとして 動作します。
G-Trace.netは、無料でご利用いただけます。

対応機種

G-MEN DR01/G-MEN DR20/G-MEN DR100

対応OS

Microsoft Windows7(32/64bit)日本語版/英語版

主な機能

1. 設定条件の送受信
2. 記録データの受信
3. 記録データ保存
4. CSVデータ出力
5. リスト表示
6. グラフ表示
7. 3D View表示
8. データ再生・停止
9. オンライン測定
10. データ抽出
11. リスト印刷
12. グラフ印刷

G-MENDRシリーズの活用事例

―輸送物の品質保証確認記録
輸送物に加わる振動や傾き、更に指定した温度での輸送が行われたかを専用の注意シールを貼付けした輸送物内部に本体を同梱し、 振動、傾き、温度変化を測定記録し輸送品質を監視する。


―コンベア-ライン上の振動記録
ベルトコンベアーの直線部・カーブ部・合流・分岐などで発生する振動を被測定物に装着して測定記録している。 また、傾斜搬送部の傾斜角も記録している。


―コンテナ類の運行安全記録
コンテナ類の輸送状態を測定するため専用の防水・防塵ケースに本体を装着してコンテナ内部の振動と温度変化を長時間測定し輸送ルートの輸送品質を監視する。


―船舶の振動記録
船舶が海面を走行する際、波に依って受ける前後、左右、上下の船体運動をG-MENに記録された3方向の加速度データで測定している。


―テレビ中継車の振動記録
ロケに使用する中継車が実際に道路を走りながら中継及び録画を行った場合に車内に設置した機器に加わる振動を記録し、録画された映像に及ぼす振動の影響を解析している。


―レンタル重機の稼働時間記録
レンタルで貸出している重機類の稼動状況を3軸方向の加速度データを測定記録して管理している。この場合には、専用の防水ケースを使用して測定を行っている。

G-MENDRシリーズオプション

外部電源ユニット
EPU-T3: 標準価格9,800円(税別)
EPU-T2: 標準価格8,800円(税別)


外部電源ユニットを使うことにより長時間の動作が保てます。
EPU-T3: 単3アルカリ乾電池×3本での動作時間は約2ヶ月間(測定条件により異なる)
EPU-T2: 単2アルカリ乾電池×3本での動作時間は約5ヶ月間(測定条件により異なる)


警告シール(60枚入り)
標準価格:2,000円(税別)
運送物の梱包箱に張付し運搬取扱者に更に注意を呼びかける。


防塵・防水ケース
保護等級「IP65」のG-MEN専用ケース
ケース外形寸法:75(H)×147(W)×125(D)
標準価格:20,000円(税別)


小型防水ケース
保護等級「IP54」のG-MEN専用ケース
ケース外形寸法:55(H)×115(W)×90(D)
標準価格:15,000円(税別)
